Обзор бронемашины БРДМ-2 / ГАЗ-41 / "Барадак"

БРДМ-2 расшифровывается, как Бронированная Разведывательно-Дозорная Машина-2. Советская бронемашина БРДМ-2 является глубоко модернизированным вариантом БРДМ-1. Бронемашина производилась для вооружённых сил СССР и стран ОВД. Машина получилась уникальной и надежной, о чем говорит, то что машина стояла/стоит на вооружение более 50 стран мира и на базе БРДМ-2 было создана порядка 10 модификаций бронемашин. Неофициально среди военных СССР/России имеет прозвище "Бардак". В СССР бронемашина производилась с 1963 по 1989 год.

История создания

Разработкой БРДМ-2 занимался коллектив конструкторского бюро завода ГАЗа. Коллектив практически полностью состоял из конструкторов, который участвовали в создании БРДМ-1, данное обстоятельство положительно повлияло при создании БРДМ-1, так как конструктора знали все положительные стороны бронемашины, которые воплотили в БРДМ-2 и значительную часть слабых сторон БРДМ-1 получилось избавиться. Работы по созданию бронемашины возглавлял В.А. Дедков. После модернизации 90 л.с. двигатель ГАЗ-40 заменили на 140 л.с. двигатель ГАЗ-41. Корпус стал полностью герметичным. Боевая мощность машины увеличилась в несколько раз за счет башни вооруженная пулеметом КПВТ и ПКТ. На бронемашине появились гидроусилитель руля и вакуумный усилитель тормозов, о чем раньше водители и не могли мечтать. Стоит отметить, что машина получилась настолько удачной, что ее выпуск в СССР продолжался 29 лет, а некоторые страны до сих пор производят и модернизируют машину, не смотря на их возраст. За 20 лет с конвейера сошло 9500 БРДМ-2 и его модификаций.

Конструкция.

1 - волноотражательный щит; 2 - буксирная скоба; 3 - осветительные фары; 4 - координатор навигационной аппаратуры; 5 - осветитель; 6 - смотровые приборы; 7 - амбразура для стрельбы; 8 - установка пулеметов; 9 - нагнетатель-сепаратор; 10 - воздушный компрессор; 11 - водяной радиатор; 12 - водомет; 13 - теплообменник; 14 - амортизатор; 15 - силовая установка; 16 - дополнительные колеса; 17 - раздаточная коробка; 18 - боеукладка; 19 - радиостанция; 20 - лебедка

Корпус машины изготовлен из листовой брони толщиной от 6 до 10 мм, что обеспечивает защиту от стрелкового оружия, осколков, взрывов противопехотных мин. Особенностью корпуса помимо герметичности от воды является воздушная герметичность. Воздух пройдя воздушные фильтры попадает в корпус с большим давлением, чем на улице, тем самым загрязнённый воздух не попадает внутрь. Воздушная герметичность обеспечивает защиту экипажа во время нахождения в зоне использования ОМП. Защита от ОМП послужила созданию машине химразведки БРДМ-2РХМ. Обзор для водителя и командира слабоват, наблюдение за дорогой осуществляется с помощи боковых триплексов и через лобовое стекло, которое во время боевых действий закрываются бронекрышками с щелями.
Корпус является рамой для установки на него агрегатов, оборудования. В носу бронемашины находятся органы управления, измерительные приборы, радиостанция, прибор ночного видения, рентгенометр ДП-3б и т.п.
По середине бронемашина расположено боевое отделение на 4-ех членов экипажа. Водитель-механик располагаются спереди, стрелок располагается в подвешенном сидении башни, место наблюдателя находится справ относительно стрелка. В задней части бронемашины находится моторное отделение, в котором находится фильтр, компрессор, пусковой подогреватель двигателя и т.п.  Экипаж попадает в боевое отделение через верхние два люка.

На БРДМ-2 устанавливался 8-цилиндровый двигатель ГАЗ-41 объемом 5,5 литра на 140 л.с. Двигатель ГАЗ-41 является деформированным двигателем ЗАЗ-13 (195 л.с), который устанавливался на автомобили ГАЗ-13 "Чайка". В качестве горючего использовался бензин А-76 или А-80, технически заложена возможность использование А-93, по трассе расход топлива составлял 20 литров на 100 км, при езде по пересеченной местности 40 литров на 100 км. Емкость двух баков для топлива составляет 280 литров, что обеспечивает запас хода до 750 км. Двигатель способен разогнать 7-тонную бронемашину до 95-100 км/час.

Трансмиссия

Во время проектирования на ГАЗе уже был налажен выпуск грузовиков ГАЗ-66 "Шишига". Поэтому большинство узлов подвески при создании БРДМ-2 позаимствовано от ГАЗ-66. Все колеса БРДМ-2 имеют полный привод. Мосты имеют самоблокирующие кулачковые дифференциалы. Для экономии топлива на дорогах общего пользования передний мост отключается. Все колеса имеют централизованную автоматическую подкачку воздуха. Имеется возможность регулировки давления в каждом отдельном колесе. С помощи подкачки воздуха можно повышать проходимость бронемашины за счет увеличения или уменьшения давления на грунт. При пробитии/простреле колеса система будет поддерживать рабочие давление в колесе пока бронемашина не достигнет ремзоны. Рычажная –поршневая подвеска заменена на гидроамортизаторы. От БРДМ-1 позаимствованы дополнительные 4 пневматических авиационных колеса 750х250 мм. Дополнительные колеса размешены по центру бронемашины, по 2 колеса с каждой стороны. Дополнительные колеса помогают преодолевать рвы и окопы шириной до 1,2 метра, увеличивают вездеходные характеристики. При езде по дорогам общего пользования дополнительные колеса полуопущенные, они помогают бронемашине не сесть на «брюхо» при заезде на крутые горки. В итоге получается машина с колесной формулой 8х8. Коробка передач 4-ех ступенчатая с одной задней скоростью. В случае, если БРДМ-2 залезет в болото и не сможет вылезти, то на этот случай имеется лебедка, которая расположена внутри в передней части бронемашины.

Плавание

БРДМ-2 обладает не плохими мореходными качествами. Бронемашина оснащена герметичным корпусом. Перед началом преодолением водного препятствия водитель открывает заслонку водомета и опускает волноотражатель для увеличения обтекаемости машины на воде. На воде машина развивает скорость до 10 км/час. В сложенном виде волноотражатель придает дополнительную защиту от стрелкового оружия. При поломке водомета машина может добраться до берега за счет вращения колес на 2-3 скорости. БРДМ-2 так же способен плавать задом, для этого винт водомета начинает вращаться в обратную сторону. Управление машиной на воде можно с помощи колес и руля управления на водомете от которого ведет трос с рычагом к водителю-механику. Для откачки поступающей воды из корпуса авто имеется несколько электронасосов.

Вооружение

Первые БРДМ-2, которые выпускали до 1963 года не имели башни. Вместо башни были люки с турелью под пулемет КПВТ. Специально для БРДМ-2 была создана башня БПУ-1 в которой устанавливался спаренный пулемет 14,5-мм КПВТ и 7,62-мм пулемет ПКТ. Башня вращается на 180 градусов по горизонтали и от -5 до 30 градусов по вертикале. Наводка пулеметов на цель осуществляется с помощи рукояток вращения. Для прицеливания используется прицел ПП-61 с 2,6 кратным увеличением и полем зрения 23 градуса. Прицельная дальность из КПВТ 2000 метров и 1500 метров и ПКТ. Боекомплект бронемашины составляет 500 патронов 14,5х114-мм в лентах по 50 патронов и 2000 патронов 7,62х54 для ПКТ. Для стрельбы из КПВТ на вооружении имеются бронебойно-зажигательные Б-32, бронебойно-зажигательные-трассирующие БСТ-41, ЗМД (разрывные). Пулемет КПВТ способен пробить броню практически любой современной бронемашины и разобрать по "кирпичикам" укрепление врага, находящегося за 1000-1500 метров.

Средства наблюдения и приборы

Для наблюдения командир-машины имеет перископическую панораму ТКПУ-2Б с 5 кратным увеличением, что позволяет вести наблюдение на дальности до 3000 метров. Для ведения ночной разведки на место ТКПУ-2Б устанавливается ПНВ ТКН-1С в 2,75 кратным увеличением с возможностью наблюдения на 250-300 метров. Подсветка для ПНВ осуществляется инфракрасным прожектором ОУ-3. Для водителя, как и для командира имеется ПНВ ТВНО-2Б. Для связи на бронемашине устанавливали радиостанцию Р-123. В качестве навигаторов на БРДМ-2 устанавливали навигационную аппаратуру, позволявшую командиру определить координаты машины на местности.

Итоги

БРДМ-2 является уникальной машиной выпуск и модернизация не прекратилась на Украине и Белоруссии. На базе машины созданы множество различных модификаций бронетехники различного назначения. Часто БРДМ-2 модернизируют посредством демонтажа дополнительных колес и установкой вместо них боковых дверей. Вместо прожорливого двигателя ГАЗ-41 устанавливаются дизельные моторы. Для увеличения боковой обзорности устанавливают бронестекла. Современные приборы наблюдения, связи, навигации. Машина еще несколько десятилетий будет на вооружении многих стран мира. Пулемет КПВТ способный пробить 40-мм броню которым вооружен БРДМ-2 заставляет многих производителей бронетехники создавать бронемашины с более массивной броней, тем самым удорожая их. Боевое применение машины оказалось очень удачным, что показали военные конфликты по всему миру. Сейчас машину критикуют за прожорлевый бензиновый двигатель, плохой обзор из кабины и малое колтичество десантных мест из-за дополнительных колес. Данная критика не справедлива, так как машина создавалась 50 лет назад, а не 10 лет назад, создавалась под определенные задачи, а техническое оснащение бронемашины делалось на оборудование того времени. БРДМ-1 и БРДМ-2-это школо отечественной бронетехники, которая отразилась в создание будующих бронеавтомобилей.

Модификации и машины на базе БРДМ-2

• БРДМ-2-ГАЗ-41-06-базовая модель, выпускалась с 1963 года.
• БРДМ-2 "Лиса"-ГАЗ-41-10. Не значительно улучшенная модель, выпускалась с 1967. Добавлена система ПАЗ и приборы ночного видения.
• БРДМ-2А-модернезированный вариант.
• 9П19-бронемашина с ПТРК "Глаз".
• 9П122- бронемашина с ПТРК "Малютка-М" 9К11М. Фото-1, фото-2.
• 9П124- бронемашина с ПТРК "Фаланга-М" 2К8М
• 9П133- бронемашина с ПТРК "Малютка-П" 9К11П
• 9П137-бронемашина ПТРК "Фаланга-П" 2К8П
• 9П148-бронемашина с ПТРК "Конкурс" 9К113. Фото-1, фото-2, фото-3, фото-4, фото-5.
• Станция космической связи Р-438П "Легенда". Фото-1.
• БРДМ-2РХБ "Дельфин" машина предназначена для радиационной, химической, бактериологической разведки. Имеет герметичный корпус с различной аппаратурой обнаружения ОМП
• БРДМ-2У-бронемашина управления батальона (командирская). Без пулеметной башни и дополнительной радиостанцией Р-123.
• 9А31-зенитная бронемашина с ЗРК "Стрела-1" 9К31. Фото-1.
• ЗС-72Б-звуковещательная машина средней мощности.
• ЗС-82- звуковещательная станция средней мощности. Дальность звукового вещания до 6 км. Фото-1, фото-2, фото-3, фото-4, фото-5.
• Алеся-1-аварийно-транспортная машина белорусского производства, возможностью перевозки 8-10 человек. Фото-1.
• АТМ-1 -аварийно-транспортная машина
• ТМ-1П-плавающая машина. Фото-1, фото-2, фото-3
• БИ-1-бронеавтомобиль инкассаторский. Фото-1.
• ПСМ-80 поисково-спасательная машина
• УДДС-БРДМ- учебный стенд. Фото-1.
• ГАЗ-41Д. Опытный автомобиль с башней от БМП-1, установлен дизельный двигатель ЯМЗ
• БРДМ-2Д-модернезированная бронемашина (1999 год), установлен дизельный двигатель мощностью 195 л.с, без авиационных катков.
• БРДМ-2-120 вариант бронемашины установленным внутри боевого отделения 120-мм миномета, выпущено порядка 40-50 машины для Кубы. Фото-1, фото-2.
• БРДМ-2М(А)-модернизированный вариант. Выпускается Арзамаским машиностроительном заводе. С машины убраны авиационные катки, модернизирована башня по углу наклона пулемета, установлен дизельный двигатель Д-245.9 мощностью 136л.с. Установлены дополнительные двери, как у БТРов.
• БРДМ-2ЛД-вариант модернизированного. Модернизацию производил украинский "Николаевский ремонтно-механический завод". На машину устанавливался дизельный двигатель СМД-21-08.
• БРДМ-2ДИ "Хазар"-тот же вариант БРДМ-2ЛД, установлен дизельный двигатель PT IVECO Tector, новое вооружение и тепловизор.
• БРДМ-2ДП-облегченный вариант бронемашины. Модернизация произведена украинским заводом ОАО "Завод "Маяк", вместо башни установлено 2 пулемета СГМБ и ДШКМ. Дополнительно оборудована противкумулятивными экранами
• БРДМ-2И-модернезированный вариант украинского "Экспериментального механического завода №466" в г. Винница. Установлен дизельный двигатель Isuzu мощностью 156 л.с. Установлена электронная система подкачки шин.
• БРДМ-2 "Вепр"-модернизированный вариант украинской компанией "Вепр". Убраны дополнительные колеса и водомет. Установлен кормовой пулемет, увеличена обзорность кабины за счет установки дополнительных бронестекол.
• БРДМ-2МБ1 модернизированный вариант белорусским заводом ОАО "140 ремонтный завод". Произведен демонтаж водомета, дополнительных колес. За счет освободившегося места экипаж увеличен до 7 мест, вместо катков появились дополнительные двери, башня заменена на боевой модуль "Адунок". Модуль "Адунок" представляет собой подъемную пулеметную башню. Фото-1, фото-2.
• МБТС-"Кайман"-белорусская модернизация, того же ОАО «140 ремонтного завода». Установлены дополнительные бронестекла вместо перископов, дизельный двигатель Д-245 с пятиступенчатой коробкой передачи. Экипаж увеличен до 6 человек. Подвеска от БТР-60. Впервые представлен в 2015 году. Фото-1, фото-2, фото-3, фото-4, фото-5.
• ZKDM "Зубастик"-азербайджанская модернизация. Появилась усиленная противоминная защита, новый башенный модуль с двумя 23-мм пушками ГШ-23, гранатомет АГС-30, 4 81-мм дымных гранатомета, пулемет ПКТ. Произведен демонтаж дополнительных катков и водомета, установлен дизельный двигатель Д-245.30Е2. В 2013 произведен опытный образец. Фото-1, фото-2, фото-3.
• BRDM-2 грузинский вариант модернизации с установленной 23-мм пушкой 2А14 и пулеметом ПКТ. Водомет с катками демонтированы. Машина представлена публике в мае 2014 года. Фото-1, фото-2, фото-3, фото-4, фото-5, фото-6, фото-7, фото-8, фото-9.
• БРДМ-КЗ-казахстанский вариант модернизации. Модернизация произведена компаниями «Semey Engineering» и «Kazakhstan Aselsan Engineering». Установлены мосты от БТР-80. Был представлен публике в 2014 году на выставке KADEX-2014. Фото-1, фото-2, фото-3, фото-4.
• BRDM-2M-96i-польский вариант модернизации. Установлен дизельный двигатель Iveco Aifo 8040 и новые тормоза. Модернизация 1997 года.

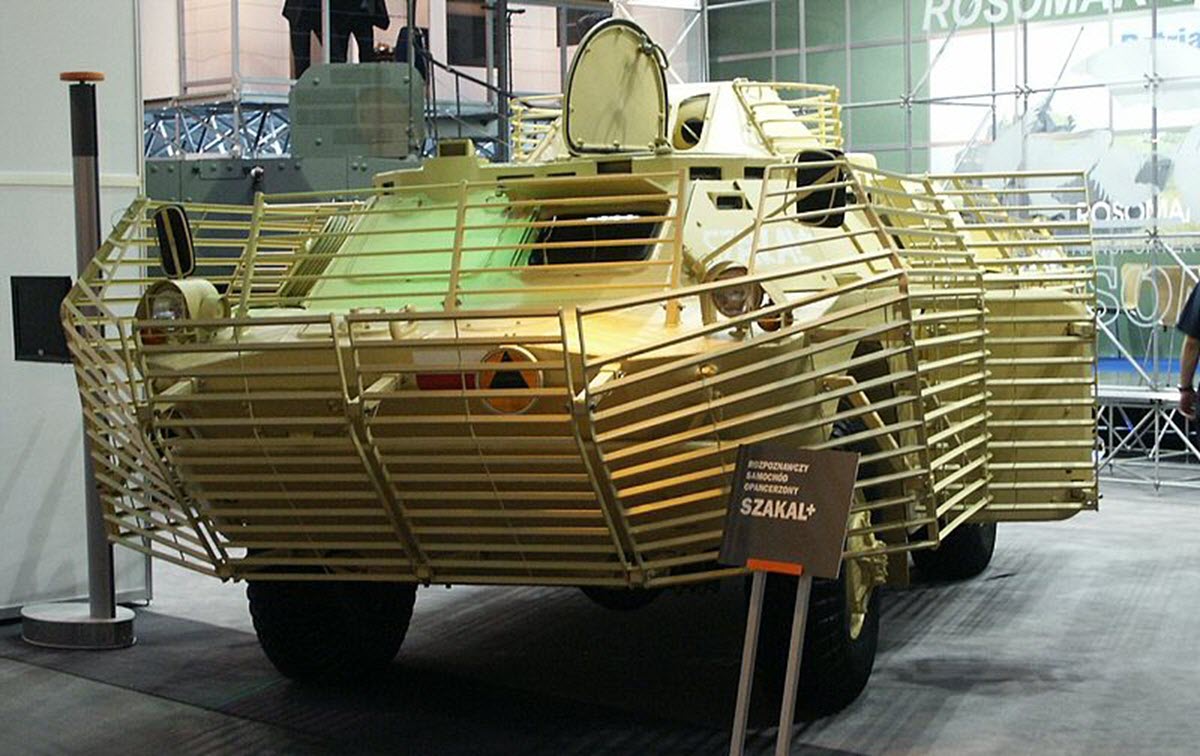

• BRDM-2M-96i "Szakal"-следующая польская модернизация 2003 года. Вместо КПВТ установлен 12,7-мм пулемет WKM-D. В качестве двигателя стали ставить дизельный двигатель Iveco Aifo 8040SRC. Защита бронемашины увеличили за счет решетчатый противкумулятивных экранов. Фото-1.
• BRDM-2M-97 "Żbik-B"-третий вариант польской модернизации. Информации о нем мала. Фото-1, фото-2, фото-3
• Курјак "Волк" — модернизированный вариант производства Сербии. Более комфортабельное боевое отделение. Другой принцип расположения орудий и приборов наблюдения. Фото-1, фото-2, фото-3, фото-4.
• CZE LOT-B — чешская модернизированная версия. Вместо КПВТ установлен 12,7-мм НСВ "Утес". Широкое лобовое пуленепробиваемое стекло. Установлен тепловизор и электронная система управления огнем. Фото-1, фото-2, фото-3.

• CZE LOT-V — командирская версия LOT-B
